Штуцер-МКЭ Текущая версия 3.0.0.1

Первая специализированная отечественная программа для расчета прочности и жесткости места соединения штуцера с сосудом (аппаратом), мест врезок в трубопроводы, а также конических переходов и днищ с помощью метода конечных элементов (МКЭ).

Обзор

При определении прочности и жесткости узла врезки МКЭ получил широкое распространение. Созданная программа, в отличие от универсальных конечно-элементных программ (ANSYS, NASTRAN, COSMOS и др.), не требует специальной подготовки пользователя и значительных временных затрат. Создание конечно-элементной разбивки и оценка полученных результатов напряженно-деформированного состояния (НДС) зоны врезки производится автоматически.

Расчет НДС выполняется как для радиальных, так и для косых врезок в цилиндрические и конические обечайки, эллиптические, сферические и плоские днища, а также трубопроводы. Расчет с помощью МКЭ позволяет значительно расширить область применения и точность решения задачи.

Точность расчетов на прочность сосудов, аппаратов и трубопроводов в месте соединения в значительной степени определяется учетом жесткости (податливости) врезки. Как правило, при расчетах на прочность трубопроводных систем соединение трубопровода и сосуда (аппарата) заменяется мертвой опорой, что приводит к получению завышенных усилий и напряжений в узле соединения.

Возможности

определение мембранных, изгибных и общих напряжений в местах врезки штуцеров (в том числе наклонных) в цилиндрические и конические обечайки, в выпуклые и плоские днища, в трубопроводы от действия внешних нагрузок и давления;
определение мембранных, изгибных и общих напряжений для конических переходов и днищ от действия внешних нагрузок и давления;
определение допускаемых мембранных и общих напряжений (ПНАЭ, ГОСТ, ASME, EN, JB);
заключение о выполнении условий прочности;
определение допускаемых нагрузок на штуцера;
определение жесткости (податливости) узла врезки;
расчет коэффициентов интенсификации напряжений (SIF);
расчет укрепления отверстия от действия давления;
расчет прочность врезки, работающей в коррозионно-активной сероводородсодержащей среде;
расчет на прочность при малоцикловой нагрузки;
расчет прочности и жесткости по WRC107(297).

Нормы

Допускаемый уровень напряжений определяется согласно нормативным документам: (ПНАЭ Г-7-002-86, ГОСТ Р 52857.1-2007, ASME VIII div. 1 и 2, EN 13445-3, JB 4732-1995).

Кроме расчета по МКЭ в программе имеется возможность расчета жесткости и напряженного состояния узлов врезки штуцеров с использованием зависимости безразмерных относительных параметров перемещений и напряжений от геометрических характеристик элементов врезки в соответствии с распространенными методиками, описанными в WRC107-79, WRC297-87 (Бюллетени американского Совета по исследованиям в области сварки №107, №297 "Местные напряжения в сферических и цилиндрических корпусах, вызываемые внешними нагрузками") и BS5500-76 (Британский стандарт).

Интеграция

Модель программы «Штуцер-МКЭ» может быть создана и передана из программы «ПАССАТ».

Специально для программы «Старт» разработан модуль «Старт» «Штуцер-МКЭ» для расчета врезок (тройников и штуцеров), который вызывается непосредственно из программы «Старт»;

Базы данных

Материалы. Содержит физические свойства материалов элементов оборудования на основе российских и зарубежных норм.

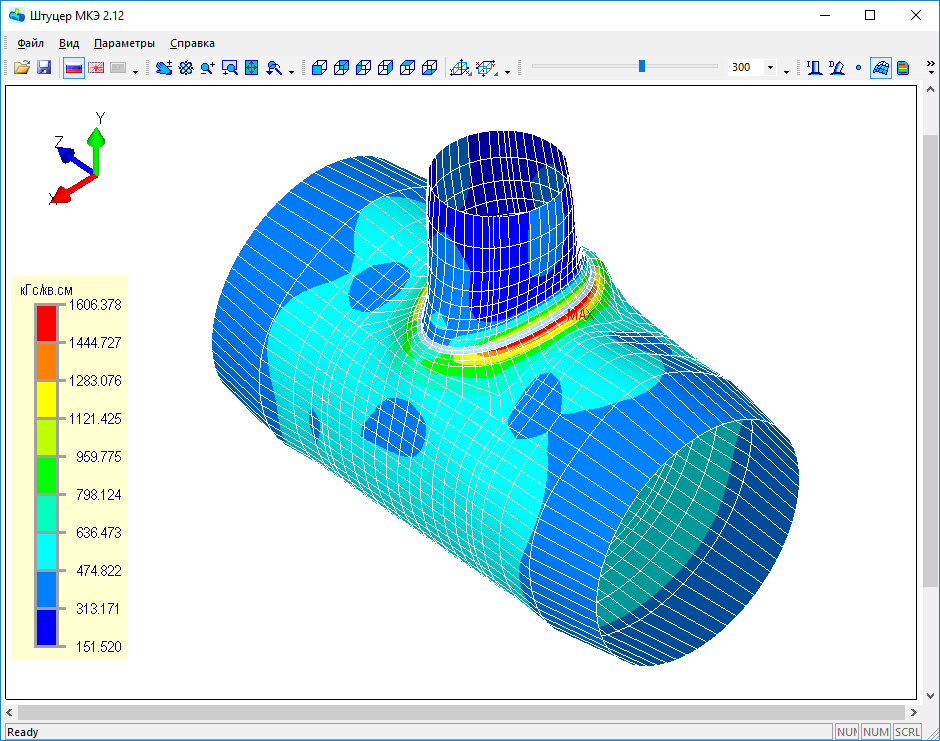

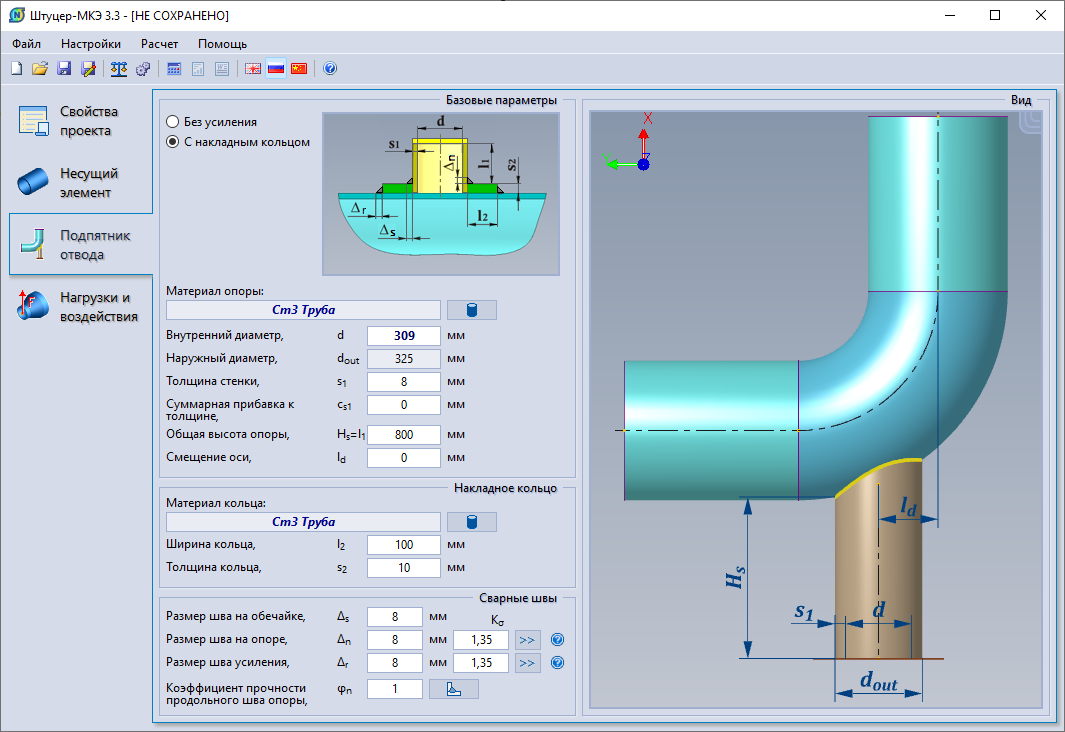

Интерфейс

Системные требования

Windows 7/8/10+
Процессор архитектуры IA-32 или AMD64/EM64T
Оперативная память от 1Гб
Видеокарта c поддержкой OpenGL 2.0 и выше с 1Гб и более памяти
Разрешение дисплея минимум 1024х768, рекомендуется 1280х1024

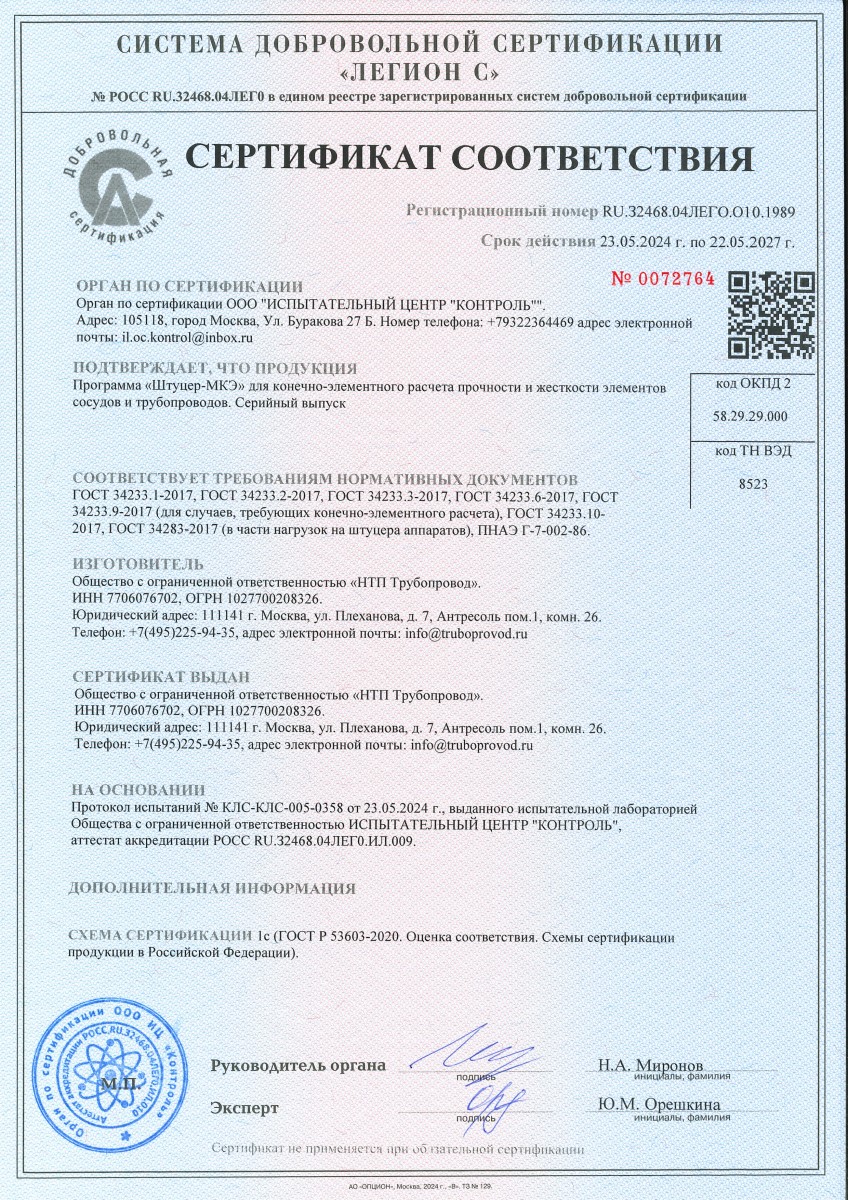

Сертификаты

Штуцер-МКЭ зарегистрирован за №2868 в Реестре отечественного программного обеспечения Приказом Минкомсвязи России от 09.02.2017 №51. Подробнее...

История версий

Штуцер МКЭ 2.14.0.4 (27.11.2017)
  • Уточнена методика определения расчетных сопротивлений материалов;
  • Исправлен вывод допускаемых напряжений в исходных данных для некоторых материалов по ASME.
Штуцер МКЭ 2.14.0.3 (12.05.2017)
    Исправлена ошибка вставки штуцера в эллиптические днища для частной подзадачи.
Штуцер МКЭ 2.14.0.2 (10.05.2017)
  • Оптимизирован алгоритм генерации сетки конечных элементов на эллиптических днищах;
  • Исправлены ошибки перевода на китайский язык.
Штуцер МКЭ 2.14.0.0 (29.03.2017)

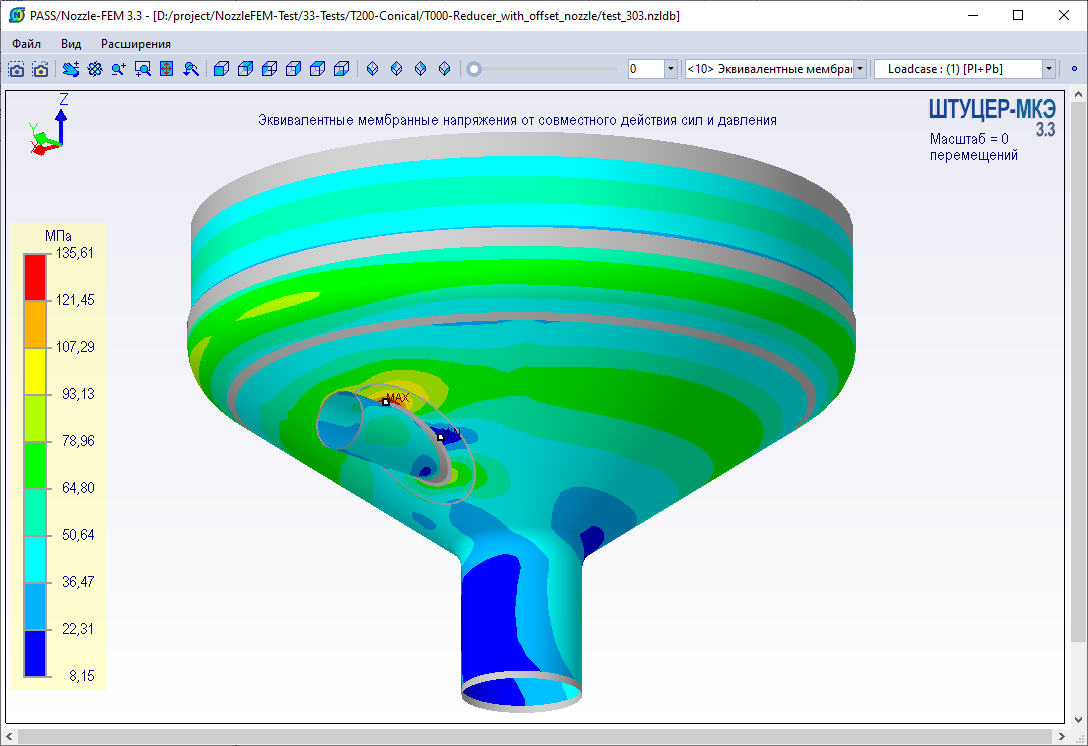

  • Разработан постпроцессор (интерактивная 3D модель), предназначенный для наглядного представления результатов расчёта.
  • БД материалов пополнена материалами по стандарту GB 150.2-2011 (Китай).
Штуцер МКЭ 2.13.0.0 (07.12.2016)
  • Добавлен расчет на прочность при малоцикловых нагрузках с оценкой напряжений в соответствии с п.7 ГОСТ Р 52857.6-2007 «Уточненный расчет на малоцикловую прочность».
  • Исправлен коэффициент запаса для аустенитных хромоникелевых сталей.
  • Добавлен расчёт для V группы аппарата в условиях сероводородной среды.
  • Исправлена ошибка с наименованием плоского днища в отчёте.
Штуцер МКЭ 2.12.0.1 (05.07.2016)
  • Уточнена разбивка сварного шва и переопределено распределение элементов вдоль штуцера.
  • Ускорена работа базы данных материалов.
  • Отказались от параметра Delta для непроходящих штуцеров с накладными кольцами.
  • Расчет угола наклона стенки конической обечайки выведен в интерфейс программы.
  • Исправлено расположение наклонных штуцеров в днищах.
  • Путь пользовательского шаблона отчёта сохраняется при выходе.
Штуцер МКЭ 2.12.0.0 (24.02.2016)
  • Расширены границы расположения штуцеров на днищах;
  • Расчёт конических переходов и днищ уточнён за счёт учащения разбивки КЭ;
  • Доступна работа на китайском языке;
  • Добавлен расчёт коэффициентов интенсификации напряжений;
  • Добавлен расчёт коэффициентов гибкости.
Штуцер МКЭ 2.11.0.1 (28.05.2015)
    Устранена ошибка передачи кодировки в Html-отчет.
Штуцер МКЭ 2.11.0.0 (26.05.2015)
  • Расчёт жесткости в месте врезки проводится для любой конфигурации модели;
  • Добавлена возможность оценки прочности в соответствии с ASME VIII div.1;
  • Добавлена возможность расчёта на прочность конических переходов и днищ от действия давления и внешних нагрузок в условиях сероводородсодержащих сред;
  • Появился дополнительный критерий σ1+σ2+σ3<=4[σ] для оценки прочности по ASME VIII div. 1,2;
  • База данных материалов пополнена свойствами из таблиц 1A, 1B (ASME II Part D (Metric)).
Штуцер МКЭ 2.10.0.0 (26.09.2014)
  • Добавлена возможность расчёта на прочность конических переходов и днищ от действия давления и внешних нагрузок.
  • Добавлена возможность оценки прочности по нормативному документу JB 4732-1995.
  • База данных материалов пополнена основными материалами из китайских стандартов стандартов (JB 4732-1995 и GB 713-2008), материалами труб по ТУ 14-3Р-55-2001.
Штуцер МКЭ 2.9.0.0 (02.12.2013)
  • Добавлена возможность оценки прочности по нормативным документам ASME VIII Div. 2 и EN 13445-3.
  • Добавлена возможность расчёта штуцеров с утолщением нижней части патрубка.
  • Помимо расчёта жёсткости (податливости) на краю патрубка добавлена возможность их расчёта в месте врезки.
  • База данных материалов пополнена основными материалами из европейских стандартов (EN Standards).
  • База данных материалов ASME II дополнена допускаемыми напряжениями по табл.5 (используются для оценки прочности по ASME VIII Div. 2).
Штуцер МКЭ 2.8.0.4 (14.06.2013)
  • Устранены ошибки сохранения настроек обновления.
  • База данных материалов расширена свойствами материалов по ПНАЭ Г-7-002-86, ОСТ 26-01-858-94, СТО 00220227-006-2010, ГОСТ Р 54522-2011.
Штуцер МКЭ 2.08 (26.07.2012)
  • Добавлена возможность расчёта монтажных штуцеров (цапф).
  • Добавлена расчётная модель для оценки прочности врезки патрубков в стенки вертикальных резервуаров, содержащая, в том числе, патрубки с усиливающим листом до днища.
  • Введена новая база данных материалов, содержащая как отечественные марки, так и материалы по ASME.
  • Внедрена система автоматического обновления версий программы.
Штуцер МКЭ 2.07 (02.09.2011)
  • Добавлена возможность создания отчетов в формате RTF, как на основе шаблона, оформленного в соответствии с ЕСКД, так и в свободной форме. Доступна дальнейшая работа с отчётом в MS Word.
  • Проведено уточнение разбивки отбортовки и цилиндрического участка днищ со смещённым штуцером.
Штуцер МКЭ 2.06 (08.11.2010)
    Добавлена возможность расчёта днищ с отбортовками и цилиндрическими участками с целью уточнения податливости врезки и уменьшения краевого эффекта.
Штуцер МКЭ 2.05 (03.02.2010)
  • Добавлена возможность выбора нормативного документа по оценке напряжений. Теперь помимо ПНАЭ Г-7-002-86 можно использовать ГОСТ Р 52857.1–2007 и ГОСТ Р 52857.10–2007 (для сероводородсодержащей среды).
  • Уменьшено минимально возможное расстояние размещения штуцера до края обечайки и днища.
  • Оптимизировано соотношение геометрических размеров конечных элементов вдоль оси цилиндрической обечайки, что уменьшает время расчёта, в особенности, длинных аппаратов и магистралей.
  • Нагрузки на косую врезку теперь можно прикладывать как в системе координат магистрали, так и в системе координат ответвления.
  • Добавлена возможность настройки количества контуров изолиний напряжений (от 3 до 30).
Штуцер МКЭ 2.04 (21.07.2009)
  • Появилось возможность работы с программой и получения отчетов на английском языке.
  • Добавлена возможность расчета прямых и косых врезок. Нагрузки прикладываются как к сечению ответвления, так и к сечению магистрали на свободном краю.
  • Таблицы в отчётах теперь не содержат картинок обозначений, что удобнее при переносе в документы MS Office.
  • Уменьшено минимальное расстояние от края обечайки(днища) до наружной поверхности штуцера, что несколько расширило условия применения программы.
  • В отчёт добавлены рисунки деформированной формы расчётной модели в автоматически подобранном масштабе.
Штуцер МКЭ 2.03 (23.01.2009)
  • Добавлен расчет штуцера, в том числе допускаемых нагрузок и жесткостей как в глобальной (связанной с аппаратом), так и в локальной (связанной со штуцером) системе координат. Удобно при расчетах наклонных и смещенных штуцеров и интеграции с программой СТАРТ.
  • Реализованы расчеты прочности и жесткости штуцеров цилиндрической обечайки как горизонтальных, так и вертикальных аппаратов. При расчетах вертикальных сосудов и аппратов (в том числе колонного типа) закрепление обечайки производится в месте крепления опор. При этом верхняя часть обечайки не закрепляется, что приводит к учету дополнительной податливости врезки.
Штуцер МКЭ 2.02 (13.11.2007)
    Доработан интерфейс, исправлена ошибка неверного расположения штуцера в конической обечайке.
Штуцер МКЭ 2.01а (27.06.2007)
    Исправлен ряд мелких ошибок при работе с электронным ключом.
Штуцер МКЭ 2.01 (29.11.2006)
    Первая коммерческая версия программы, пришедшей на смену программе Штуцер.
